DIN25201雙疊自鎖墊圈的原理

獨特的墊圈的內側斜齒面傾斜角度 α 大于螺栓螺紋傾斜角度 β 。 裝配時， 內側斜齒面是相對的， 墊圈外側放射狀的凸紋面 （外滾花齒面） 的摩擦系數要比內側斜齒面 的摩擦系數大， 且與兩端接觸面成咬合狀態。 當連接件受到振動， 并使螺栓發生松動趨勢時， 僅僅允許兩片墊圈內側斜齒間相對抬升錯動， 產生擡升張力。 獨特的齒牙系統利用張力在緊固的 連接處產生壹個很高的抵抗力來經受振動力，從而達到 100% 的防松效果。



雙疊自鎖墊圈的特點

確保在強震動下仍然保持連接件的夾緊力，優于依靠摩擦力來制瑣的緊固件；防止因震動引起的螺栓松動，不再發生由于緊固件松動而引起的相關問題；不需要特殊的安裝工作，容易安裝和拆卸；這個系統可以用高或低的預負載力鎖緊固定元件；不受原始擰緊力影響！鎖緊功能不受潤滑影響溫度有變化也不會使連接件松動；具有耐久性；可重復使用。

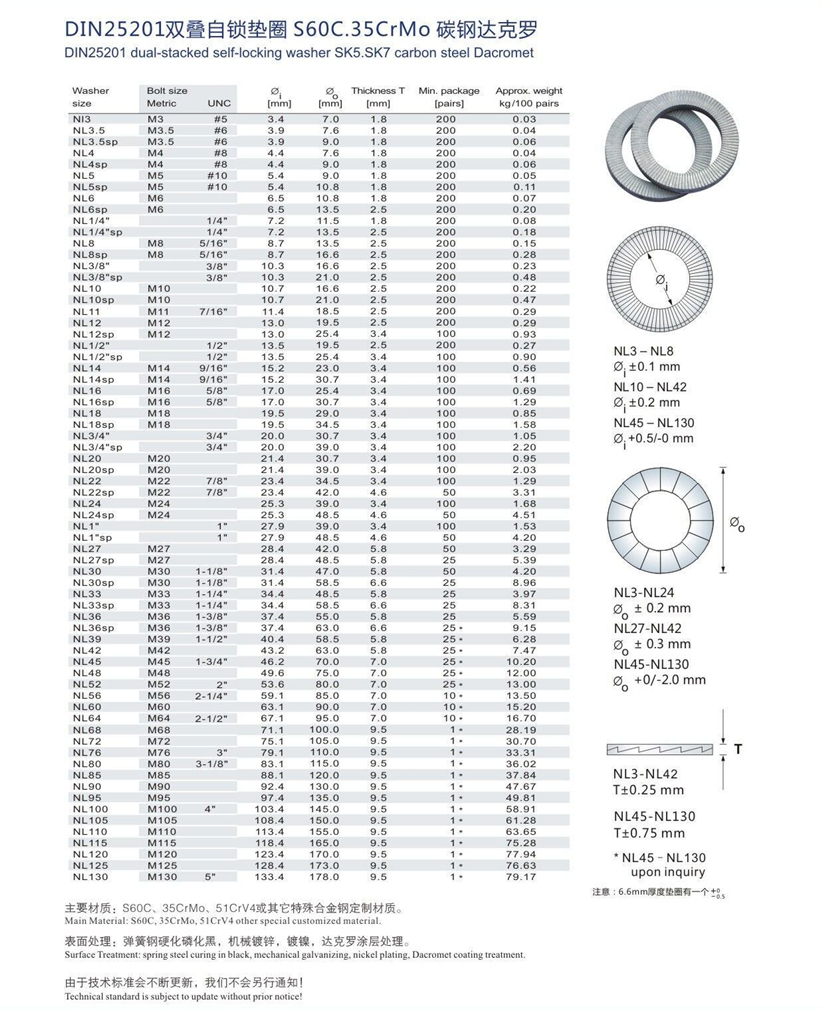

制造工藝：DIN25201標準墊圈全部使用S60C/SK5及特殊合金鋼材質、經過全硬化處理HRC45-52、硬度等級14.9級！



表面處理采用德國德爾肯達克羅表面處理不含Cr 6，不會有任何氫脆危險情況出現；適用環境：墊圈的可適用于400度高溫及-60度低溫環境！



雙疊自鎖墊圈的使用：墊圈兩個大斜齒面成對粘合，目的是便於安裝和防止錯誤使用！墊圈的硬度必須高于螺栓的硬度！SZJYD-LOCK墊圈全部經過DIN65151橫向振動測試可以達到200萬測試、其衰減率不低于70%！
